元器件金屬材質上的條碼大多會有反光、對比度低、小碼等讀碼難題，可利用圖像處理功能，偏光鏡除去反射，實現穩定讀取。半導體芯片、電路板會遭遇底色、材質、大小各不同的讀碼難題，有什么解決方案？
PCB加工流程行業
PCB板工序名稱 | PCB形態、特點 | 碼讀取形式 | 光源顏色 |
中粗化 | 薄銅板（原始形態） | 流水線 | 白色（上板機）及 紅色（收板機） |
超粗化 | PCB板上覆蓋灰色貼膜 | 流水線 | 白色（上板機）及 紅色（收板機） |
曝光 | PCB板偏深色貼膜 | 流水線 | 紅色 |
機械臂 | |||
外層DES | 曝光后PCB板經過腐蝕 | 流水線 | 紅色（上板機）及 白色（下板機） |
AOI視覺檢測 | 曝光后PCB板經過腐蝕 | 機械臂 | 白色 |
棕化 | DES后的PCB板變色或加厚 | 流水線 | 白色 |
層壓 | PCB先噴上水溶性碼， 后續洗掉之后再打上常規DM碼 | 流水線 | 白色→紅色 |
沉銅除膠 | PCB板經過電鍍 | 流水線 | 白色 |
外層干膜 | 棕化過的PCB板 | 流水線 | 白色 |
外光貼膜 | PCB板上覆蓋灰色貼膜 | 流水線 | 紅色 |
阻焊 | PCB會噴上一層薄厚不一的油墨 | 流水線 | 白色（上板機）及 紅色（收板機） |
鉆孔 | 薄鋁片/PCB板 | 人工 | 白色 |
內AOI | DES后的PCB板變色 | 人工 | 白色 |
層壓內圍 | 深棕色， 并且底面放置黃色PP | 人工 | 白色 |
層壓外圍 | PCB板/棕化過的PCB板 | 流水線 | 白色 |

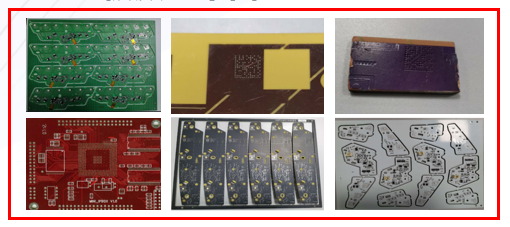

PCB讀碼行業特點
PCB板顏色豐富
PCB行業應用區分成品PCB表面讀碼，以及PCB加工材料及工序讀碼
打碼工藝多
PCB車間激光鐳雕碼居多，也有部分噴墨碼，標簽碼多用在后段包裝

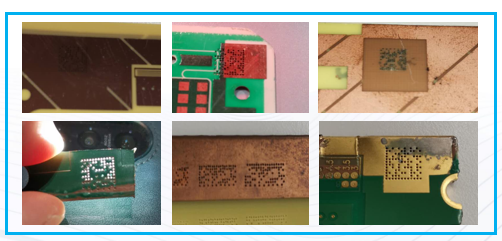

多種碼形態多樣
常見：氧化、陰陽、低對比、過曝、臟污、堵孔、破損
艾韋迅PCB電路板掃碼案例：

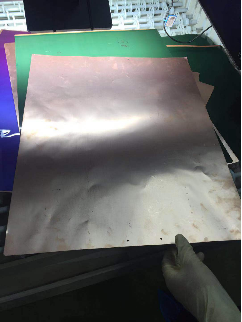

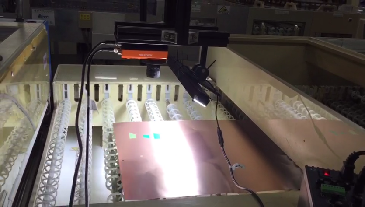

一、裸銅板讀碼：
項目情況：
應用需求：PCB前端裸銅板表面二維碼識別；
應用難點：表面反光以及其他物質干擾；
打碼工藝：激光雕刻；
應用方案：

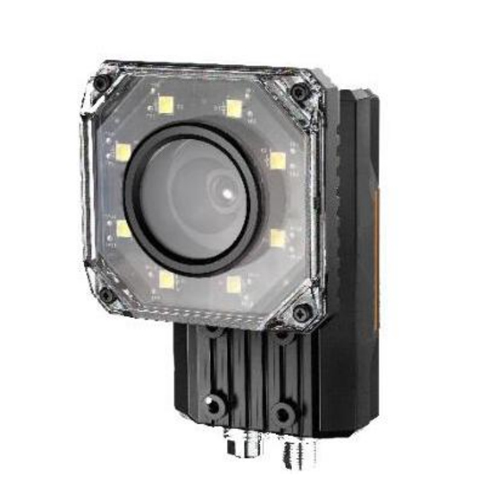

產品選型：IVY-7500M工業級固定式智能掃碼器,大視野遠距離高速動態流水線掃碼；
應用效果：可穩定識別正常碼以及部分干擾情況下碼；

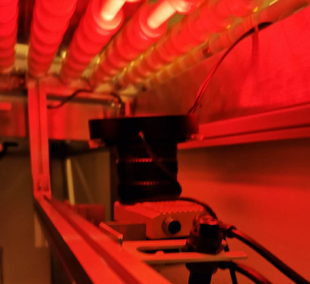

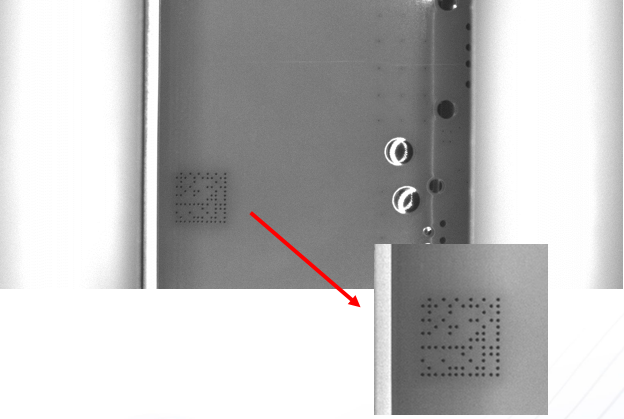

二、內層干膜讀碼：
項目情況：
應用需求：內層干膜動態讀碼；
應用難點：反光嚴重；
打碼工藝：激光雕刻；
應用情況：
產品選型：IVY-7500M-600工業讀碼器，紅色光源；
應用效果：IVY-7500M-600工業讀碼器+紅色環光+偏振外罩，動態讀碼，良率 99%以上；

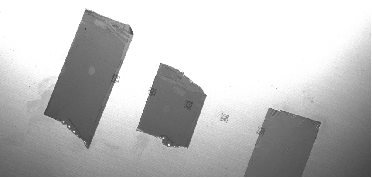

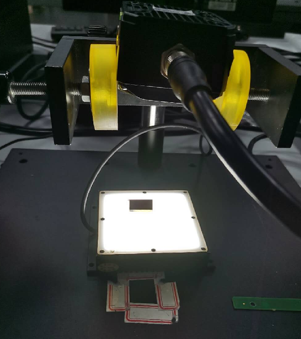

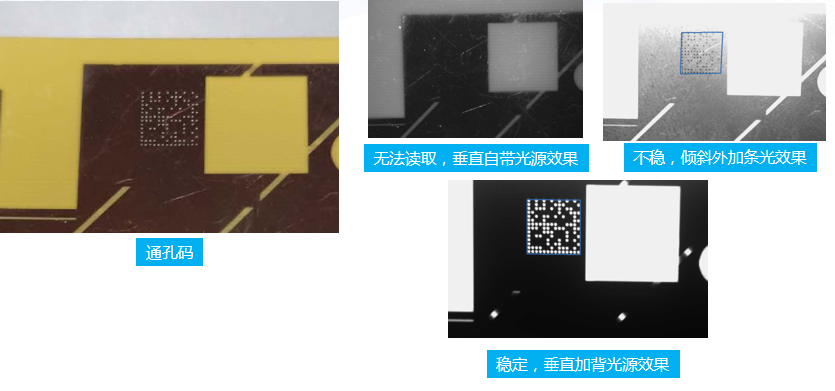

三、通孔碼讀碼：
項目情況：
應用需求：PCB通孔碼識別；
應用難點：打光條件要求較高；
打碼工藝：打通孔；
應用方案：
應用效果：工業讀碼器XXX+背光源，動態讀碼，良率 99%以上；

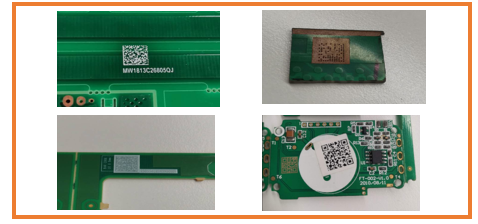

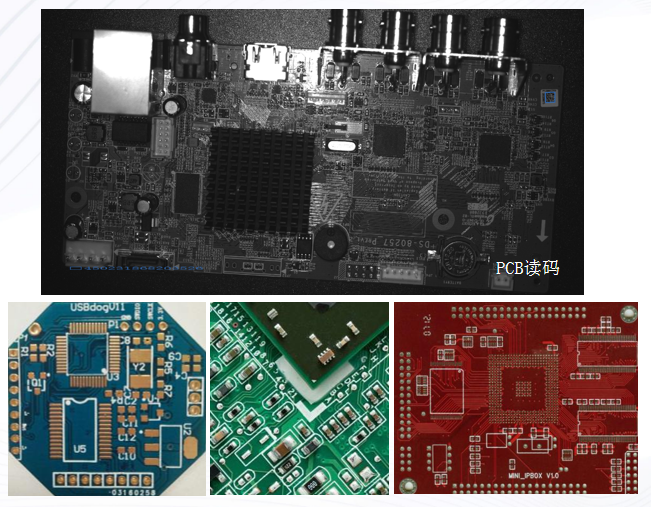

四、成品PCB電路板讀碼：
項目情況：
應用需求：電子器件的PCB板，FPC器件的表面碼識別；
應用難點：PCB紋理復雜，視野覆蓋范圍大，且PCB顏色較多，紅色，藍色，綠色等；
打碼工藝：多激光刻印碼和標簽碼，二維碼和一維碼均存在；
應用方案：
產品選型： IVY-7500M系列工業級固定式智能掃碼器+KF鏡頭+條形光源；
應用效果：

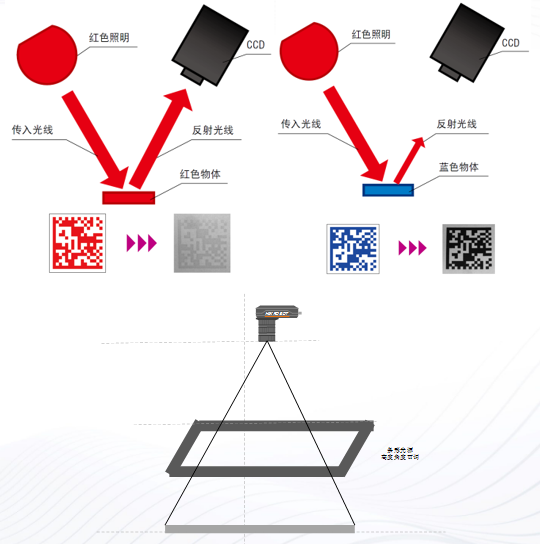

（1）用不同色光源應對不同材質及顏色的PCB&FPC，突出畫面質量；
（2）大視野范圍可用大分辨率相機配KF鏡頭實現；

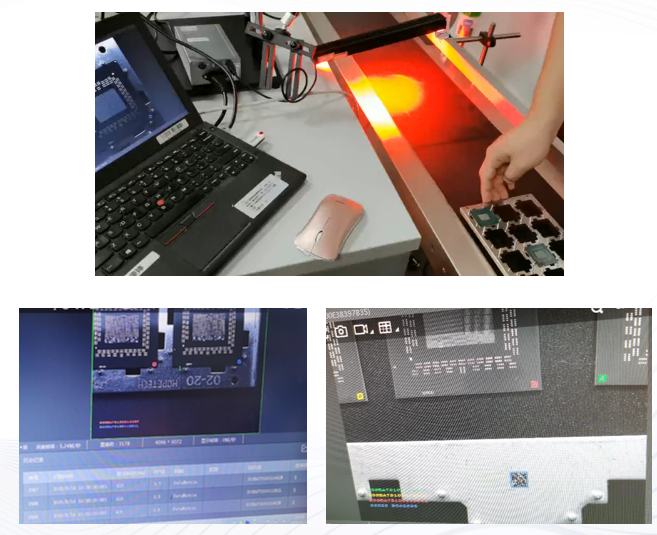

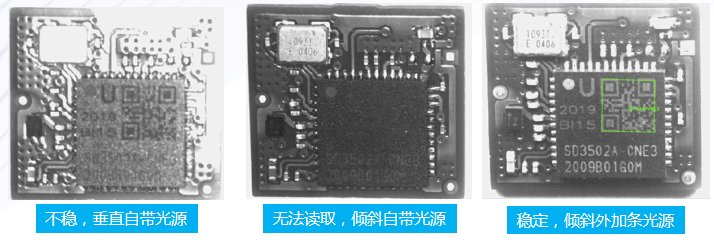

五、IC芯片封裝讀碼：
項目情況：
應用需求：芯片表面封裝讀碼；
應用難點：碼尺寸小，對比度低；
打碼工藝：噴墨，激光雕刻；
應用方案：
產品選型：IVY-7500M系列工業級固定式智能掃碼器，外部紅條光；
應用效果：動態穩定識別；
電子行業的PCB板刻碼掃描應用中，固定式讀碼器能夠快速、準確地讀取和解碼PCB板上的二維碼信息，并傳輸到后端系統進行分析處理。工業讀碼器能夠在電路板的掃描和識別過程中快速準確地完成任務，大大提高生產效率和生產線吞吐量。
